Почему сварочный инвертор выбивает защитное устройство и как это исправить.

Срабатывание защиты при использовании сварочной техники: причины и методы устранения

Резкое отключение питания в процессе работы чаще всего обусловлено несоответствием пусковых нагрузок агрегата, параметрам электросети. Также к сбоям приводят бытовые переноски с недостаточным сечением или ложные отсечки модулей безопасности. Для стабильного горения дуги на мощностях до 180А требуется линия с предохранителем от 16А (лучше 25А) категории «C» и медный кабель от 2.5 мм².

Физика процесса: почему «гаснет свет»?

В момент поджига возникает импульсный скачок. Энергопотребление из розетки мгновенно достигает пика. Если распределительный узел не рассчитан на подобные перегрузки, срабатывает система мгновенного разрыва цепи.

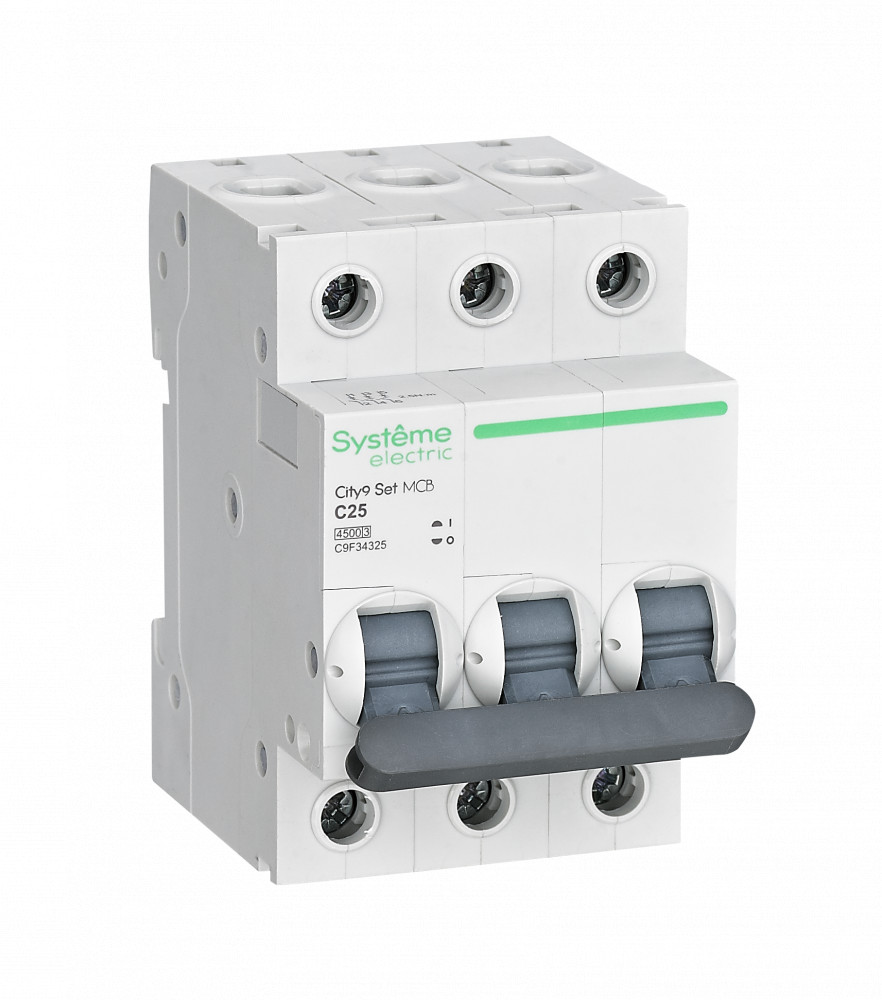

Маркировка: латинские буквы на корпусе

Мастеру важно смотреть не только на амперы (16А), но и на литеру перед ними:

• Тип «B»: Сверхчувствительные устройства для освещения. Силовые приборы они «не держат» и отключаются при первом же контакте расходника с деталью.
• Тип «C»: Оптимальный вариант для мастерской. Имеет временную задержку, позволяя технике стартовать без проблем.
• Тип «D»: Промышленный класс для станков и тяжелых силовых узлов.

Коварство бытовых переносок

Типичная ошибка — длинный провод на 20–30 метров с жилой 1.5 мм² или меньше. Малое сечение создает избыточное сопротивление. Вольтаж на входе падает, и плата управления пытается компенсировать это, увеличивая потребление ампер из линии. Итог — перегрев и отсечка в щитке.

УЗО: когда выключается «кнопка Тест»

Если срабатывает именно модуль дифференциальной защиты, причины две:

• Наводки: Импульсные блоки питания создают высокочастотный «шум», который простые приборы путают с утечкой.
• Пробой: Металлическая пыль внутри или конденсат вызывают контакт тока с корпусом. Чувствительный датчик на 30 мА среагирует моментально.

Решение: Выделяйте для таких задач отдельную ветку с обычным выключателем или используйте защитные блоки класса «A», устойчивые к помех

Таблица: Зависимость нагрузки на сеть от режима сварки

Пошаговый алгоритм: что делать, если выбивает?

1. Проверьте розетку. Если она старая, контакты внутри ослабли. Это вызывает нагрев и лишнее сопротивление. Замените розетку на качественную (керамика, 16А).

2. Уберите удлинитель. Попробуйте включить инвертор напрямую в розетку рядом со щитком. Если проблема исчезла — ваш удлинитель в мусор.

3. Настройте функции инвертора. Если в аппарате есть регулируемый «Горячий старт» (Hot Start), попробуйте уменьшить его значение. Слишком мощный стартовый импульс часто становится причиной выбивания 16-амперных автоматов.

4. Проверьте полярность. При залипании электрода нагрузка на сеть максимальна. Если вы новичок, используйте электроды МР-3 на обратной полярности — они меньше липнут.


Внутреннее устройство и защита

Проблема выбивания защиты часто кроется в схемотехнике самого инвертора.

Мягкий старт (Soft Start): В качественных аппаратах стоит схема плавного заряда конденсаторов. Если её нет (в самых дешевых моделях), автомат может выбить даже просто при нажатии кнопки «Вкл» на аппарате, без сварки.

Защита от перегрузки (Overload Protection): Хороший инвертор сам уйдет в «защиту» (загорится желтая лампочка), если ток в сети слишком слабый, вместо того чтобы насиловать автомат в щитке.

Инвертор без «выбивания» — реально ли это? Современные сварочные инверторы с функцией мягкого старта и защитой от перегрузок значительно снижают пиковые нагрузки на сеть. Это значит — меньше срабатываний автомата и стабильная работа даже в гаражных условиях. В каталоге представлены модели, которые уверенно запускаются от обычной сети 220В и подходят как новичкам, так и профи. Перейти в каталог сварочных инверторов

Тепловой vs Электромагнитная защити автомата

Чтобы понять, почему выбивает именно ваш автомат, нужно знать, как он устроен внутри. В стандартном выключателе серии «C» есть два механизма защиты:

Тепловая защита срабатывает, когда вы долго варите на больших токах. Пластина медленно нагревается и через 1-2 минуты «отщелкивает» питание. Если автомат выбивает не сразу, а в середине работы — это как раз её работа.Электромагнитная защита (соленоид) срабатывает мгновенно при резком скачке тока (коротком замыкании при залипании электрода). Если свет гаснет сразу при касании металла - значит сработала именно она.

Влияние сечения и длины сетевого кабеля на «выбивание»

Мало кто учитывает, что обычный бытовой удлинитель на 220В работает как понижающий трансформатор, если его сечение слишком мало.

Закон Ома в действии: При сечении 1.5 мм2 и длине 20 метров падение напряжения может достигать 20-30 Вольт. Инвертор, пытаясь выдать заданные вами 120А, начинает потреблять из сети на 30-40% Н.больше тока, чтобы компенсировать просадку. В результате автоматический выключатель на 16А, который должен был выдержать, сдается под натиском повышенных ампер.Практика показывает: Для сварочных работ используйте кабель сечением 3х2.5 мм2. Если работаете на токах свыше 160А и на удалении от щитка более 30 метров — переходите на сечение 4 мм2.На практике в гаражах это встречается постоянно.

Температурный режим и «усталость» выключателя

Автоматические выключатели в гаражных щитках часто подвержены влиянию окружающей среды.

Летний перегрев: Если на улице +30C, а щиток висит на солнце, реальный порог срабатывания 16-амперного автомата может снизиться до 12-13А.Износ контактов: Каждый раз, когда автомат «выбивает», внутри происходит микро-дуга, которая поджигает контакты. После 10-20 срабатываний автомат начинает «глючить» и выключаться даже при нормальной нагрузке. Если ваш автомат старый — просто замените его на новый от проверенного бренда (ABB, Schneider Electric, Legrand), это решит 50% проблем.Если работаете не первый день — вы с этим точно сталкивались.

Особенности работы инвертора от мобильных электростанций (генераторов)

Часто автомат выбивает не в гараже, а на выезде, когда аппарат запитан от бензинового или дизельного генератора. Здесь физика процесса еще сложнее.

Скачки напряжения: В момент розжига дуги генератор «проседает», а его блок управления (AVR) пытается резко поднять обороты, чтобы компенсировать нагрузку. В этот момент происходит всплеск напряжения, который может достигать 280–300В. Современный инвертор в такой ситуации уходит в глубокую защиту, а автомат на панели генератора отключается.Правило подбора мощности: Чтобы не «мучить» технику, мощность генератора должна быть минимум в 1.5, а лучше в 2 раза выше максимальной потребляемой мощности инвертора. Если ваше устройство потребляет 5 кВт, генератор нужен на 7–8 кВт. При работе от слабых станций защита будет срабатывать постоянно, защищая обмотки альтернатора от сгорания. Чаще всего это бывает при работе на выезде, когда питание нестабильное

Как понять,что сломался сам аппарат: когда виноват не автомат, а аппарат

Иногда защиту выбивает не из-за слабой сети, а из-за критической поломки внутри самого инвертора. Если при включении в розетку (даже без сварки) сразу выбивает свет — это «тревожный звонок».

Пробой диодного моста: Это входной узел аппарата. Если один из диодов пробит, происходит короткое замыкание прямо на входе. Автомат в щитке сработает мгновенно, как только вы нажмете кнопку «Вкл».Поломка IGBT-транзисторов: Если силовые ключи «сгорели», аппарат может включаться (вентилятор крутится), но при попытке чиркнуть электродом произойдет мощный хлопок и выбивание защиты. Это серьезная поломка, требующая замены всей силовой линейки.Загрязнение токопроводящей пылью: Если вы работали болгаркой прямо над аппаратом, металлическая стружка могла осесть на ножках транзисторов. При подаче высокого напряжения происходит микро-дуга внутри корпуса, что также приводит к срабатыванию УЗО или дифференциального автомата.

Вывод: Если замена автоматического выключателя в щитке и использование качественного кабеля не помогли — несите аппарат в сервисный центр, пока короткое замыкание не привело к возгоранию.

Обычно проблема решается без замены аппарата.

Не экономьте на проводке — это важно Даже дорогой инвертор будет работать нестабильно при плохом кабеле или слабой розетке. Правильное сечение, надежные контакты и качественные автоматы — основа безопасной и стабильной сварки. Подберите всё необходимое в одном месте и исключите проблему «выбивания» раз и навсегда. Перейти в каталог сварочных инверторов
